計算機支援工学

有限元素解析(Finite element analysis,FEA)は一種のコンピューターを介した解析方法で、構造と幾何模型を合わせたコンピューターの補助による設計ソフトウェアであり、整合された「コンピューターエイデドエンジニアリング(Computer Aided Engineering, CAE)」ソフトウェアです。新しい型式の設計であろうと、異なる材質の運用であろうと、オイルシールのサンプルを製造する前に、オイルシール性能を予測およびシミュレートする効果を有しています。

CAEを通して、オイルシールのサンプルを製造する前に、ほとんどの設計開発のエラーを回避し、製品の開発時間および計測コストを最小限にできます。それだけではなく、CAEはオイルシール設計の参考データとなり、その内のキーファクターは材料パラメータとして使用できます。材料パラメータを設定する前、大量の材料試験を行って、データを収集してカーブ･フィッティング(curve fitting)を進行し、必要な材料定数を得て，各種オイルシールの接触幅、負荷特性および応力分布のシミュレーション解析を行えます。

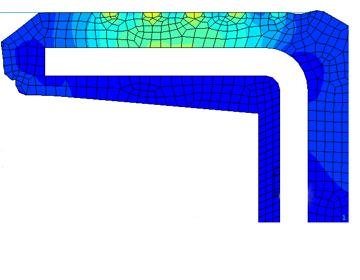

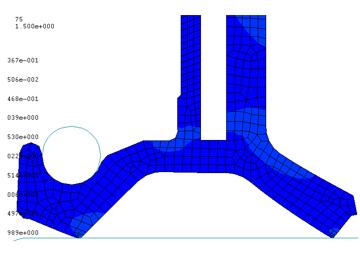

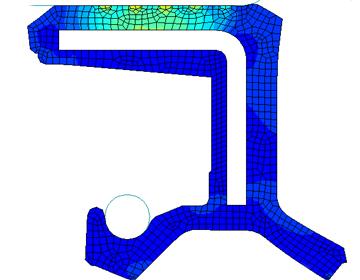

当社はNAKの専用材料を各種環境において，応力と変化の関係を追って全面的な評価を行えます。CAEを使用して、当社は新たなオイルシールの設計での製品開発時間を短縮するのに成功しました。また、オイルシールの設計パラメータは変更可能で再度分析して、オイルシールの幾何学形状、内外径の干涉等の面で製造可能な設計を見いだすことができます。例として、AP型オイルシールは農業機械に使用されますが、その作用は泥が機械内部に侵入するのを防止することです。AP型オイルシールはパーツのアセンブリなので、CAEを介してオイルシールの組合せ状況を把握し、正面からの力および接触幅から、オイルシールのハンドツール軸穴への適合度が相応しいかどうか判断できます。
